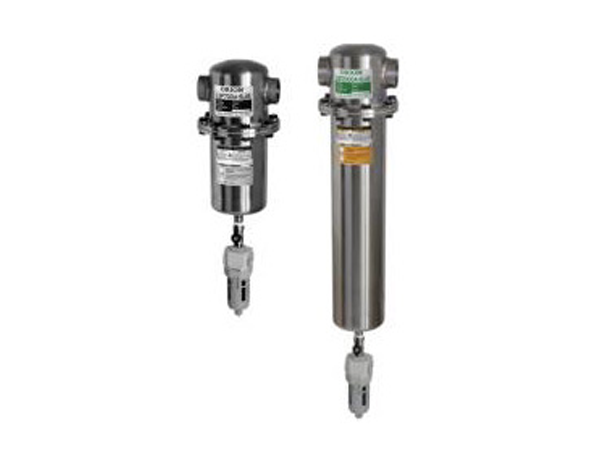

產品規格表
型 號 | DSF | 400A-SUS | 700A-SUS | 1000A-SUS | 1500A-SUS | — | |
LSF/MSF/KSF | 2000A-SUS | ||||||
處理空氣量 ※1 | 圧力 0.69MPa | ? /min | 4.2 | 6.8 | 10.9 | 14.0 | 20.0 |
圧力 0.75MPa | ? /min | 4.5 | 7.3 | 11.7 | 15.0 | 21.5 | |
外殼材質 | 不銹鋼 | ||||||
使用范圍 | 使用壓力范圍 | MPa | 0.05 ? 0.98 | ||||
入氣溫度范圍 | ℃ | 5? 60 | |||||
環境溫度范圍 | ℃ | 2? 60 | |||||
性 能 ※2 | 過濾精度 | DSF:5μm 水滴分離效率 99％、LSF:1μm（過濾效率 99.999％）、MSF ：0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 | |||||
出口油分濃度 | wt ppm | MSF:0.01 KSF:0.003 | |||||
壓力損失 | MPa | DSF: 初期 0.005、LSF: ?初期 0.005、MSF: ?初期 0.01?通常 0.02、KSF: ?初期 0.009 | |||||
濾芯更換周期（使用時間?壓力損失）※ 3 | 1 年或壓降提前到達 DSF:0.02MPa、LSF?MSF:0.07MPa 時，適時更換 | ||||||
主要尺寸 | 配管連接口徑 | Rc1 | Rc1? | Rc2 | |||
尺寸（截面距離） | mm | 174 | |||||
尺寸（全長） | mm | 532（KSF:370） | 599（KSF:429） | 709（KSF:539） | 789（KSF:619） | 946（KSF:776） | |
重 量 | kg | 4.3 | 4.9 | 5.2 | 5.6 | 6.5 | |
濾 芯 | 型號 : EDS/ELS/EMS/EKS | 400 | 700 | 1000 | 1300 | 2000 | |
使用支數 | 支 | 1 | |||||
自動排水器 DSF/LSF/MSF ※4 | 型號 | FD2 | |||||
濾芯更換計時器 | MSF ：標配 DSF/LSF/KSF ：選購件 | ||||||
※ 1 處理空氣量為換算成空壓機吸入狀態的值。（大氣壓、32℃、75％）。
※ 2 處理空氣條件為：入口空氣壓力0.69、入口空氣溫度 32℃、入口空氣露點：大氣壓下-17℃（壓力下 10℃）(MSF,KSF)、入口油分濃度 3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。
※ 3 壓力損失或者是使用期限以先到的時期更換。更換周期無保證值。另外，根據產品環境、運轉條件等不同，更換周期有可能提前。
※ 4 自動排水器全部是浮子式。
※ MSF 系列務必安裝在空氣干燥機の后面
※ KSF 系列務必安裝在空氣干燥機、LSF、MSF 的后面。
※ 工廠出貨時，過濾器外殼內未裝濾芯。應該在過濾器與法蘭安 裝完成并清掃管道內部后，再按照使用說明書的要求安裝濾芯。（中型不銹鋼系列除外）
